アンカーボルト寸法一覧と規格基準完全ガイド

アンカーボルト寸法一覧

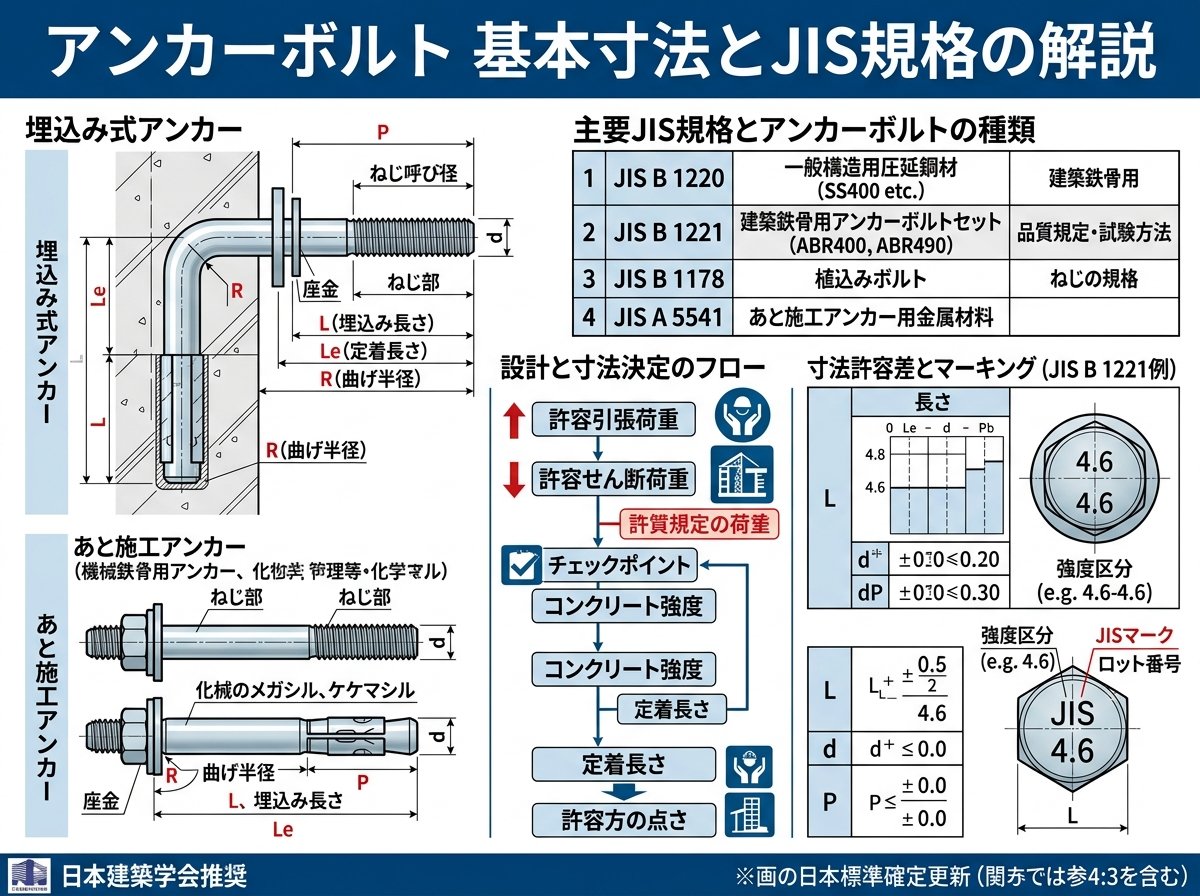

アンカーボルト基本寸法とJIS規格

アンカーボルトの規格表は、先付けの基礎ボルト、建築構造用アンカーボルトセット、あと施工アンカーを分けて読みます。すべてをJIS B 1178の適合品として扱わず、設計図書と採用製品の適用規格を照合してください。

区分	規格・資料の確認先	主な確認項目
先付けの基礎ボルト	JIS B 1178と採用メーカーの図面	形状、材質、全長、ねじ長さ、曲げ部、定着条件
建築構造用ABR・ABM	JIS B 1220の構造用両ねじアンカーボルトセット資料	製品記号、軸部径、ねじ、ナット・座金、定着方法
あと施工アンカー	採用品番の寸法表・性能表・施工要領	穿孔径、埋込み、穿孔深さ、母材条件、施工方法

JIS規格の公差やサイズ範囲は、対象規格・製品区分を確認して適用します。建築用アンカーボルトメーカー協議会の定着板推奨寸法は、構造用アンカーボルトに使う定着板の表であり、L形・J形基礎ボルトの曲げ寸法ではありません。
規格表への入口：建築用アンカーボルトメーカー協議会「JIS規格・ABR／ABM規格表」。

アンカーボルト下穴径一覧表

下穴は、ねじの呼びだけでなく品番と施工方式で確認します。下表はサンコーテクノのオールアンカーCタイプ・ミリねじ・スチール製の6品番に限定した掲載例です。寸法の単位はmmで、埋込み長さと穿孔深さは別の項目です。

品番	ねじの呼び	全長L	ねじ長さℓ	最大取付物厚	穿孔径	埋込み長さ	穿孔深さ
C-660	M6	60	20	20	6.4	30	36以上
C-850	M8	50	20	5	8.5	35	43以上
C-1060	M10	60	25	6	10.5	40	50以上
C-1270	M12	70	25	6	12.7	50	62以上
C-1610	M16	100	40	20	17.0	60	76以上
C-2013	M20	130	50	25	21.5	80	100以上

施工は同社の穿孔・清掃・挿入と芯棒打込み・取付けの手順に従います。表の穿孔深さは掲載値で、清掃条件に応じた注記はメーカー資料で確認してください。取付物やモルタルを通して穿孔する場合も、その厚さを含む必要深さを照合します。
この表はインチねじや他タイプへ転用できません。ユニコン・セットアンカー等は採用型式の資料で確認し、全製品に共通する「±0.1mm」の施工公差は設定しません。接着系アンカーは、樹脂とボルトの指定組合せ、穿孔、孔内清掃、温度、養生条件まで別の取扱説明書で確認します。
寸法・施工方法の出典：サンコーテクノ「オールアンカー C／SC／316SC／C-Dタイプ」。

アンカーボルトサイズ呼び方の基礎知識

M12はメートルねじの呼び径12mm、W1/2はウィットねじの呼び径12.7mmを示します。近い径でも異なるねじであり、ボルトとナットを互換品として扱わないでください。
「4分」はW1/2に関連する現場の呼び方です。ヨンブという俗称だけで発注せず、ねじ記号、ピッチ、品番を確認します。
ねじの呼び径と穿孔径も別です。例えば上表のC-1270はM12ですが、穿孔径は12.7mmです。この孔径をW1/2の指定と読み替えず、採用品番の列を照合してください。

アンカーボルト種類別寸法詳細

下表は石崎ボルトの基礎アンカーボルト資料にある、転造ねじJ形・L形の基準寸法例です。メーカー掲載値であり、すべての基礎ボルトに共通するJIS寸法表ではありません。単位はmmです。

ねじの呼び	ピッチ	軸部径φd1	ねじ長さS	内R寸法R	J形の戻し寸法l1	L形の戻し寸法l1
M10	1.5	8.9	40	15	55	40
M12	1.75	10.7	50	20	65	50
M16	2.0	14.56	70	25	90	70
M20	2.5	18.22	80	30	110	80

S・R・l1はメーカー図面の測定位置と対応させ、全長や埋込み長さと混同しないでください。上表の軸部径は転造ねじ製品の値です。切削ねじ製品やJIS B 1220のABR・ABMへ流用しません。
転造という加工方法だけで疲労強度を一律に保証したり、戻し寸法が短いことだけでL形を推奨したりせず、材質、全長、形状、定着条件と設計図を照合してください。
出典：石崎ボルト「基礎アンカーボルト・基準寸法表」（PDF）。

アンカーボルト強度性能と締付管理

下表は、前掲のオールアンカーCタイプ6品番に対応する埋込み長さでの最大引張荷重と、メーカーが示す締付けトルクの目安です。最大引張荷重はコンクリート設計基準強度Fc＝21N/mm²のカタログ値で、許容荷重や保証値ではありません。

品番	ねじの呼び	埋込み長さ（mm）	最大引張荷重（kN）	締付けトルクの目安（N・m）
C-660	M6	30	3.9	4
C-850	M8	35	6.5	9
C-1060	M10	40	10.2	18
C-1270	M12	50	17.1	31
C-1610	M16	60	29.9	80
C-2013	M20	80	41.4	150

最大荷重に独自の安全率を掛けて施工可否を決めたり、Fcが24N/mm²以上なら掲載性能が保証されると判断したりしないでください。許容荷重、引張・せん断の条件、へりあき、アンカー間隔、母材厚さ・強度、埋込みと施工条件を設計資料で確認します。
締付け値は全アンカー共通ではありません。Cタイプは芯棒の打込みで施工する製品であり、ナットの締付けだけで定着完了とは扱いません。採用製品の手順に従い、トルクレンチを使用する際も、指定値と工具の管理状態を確認してください。先付け基礎ボルトやABR・ABMの締付管理には、この表を流用しません。
